机架式服务器和刀片服务器有何区别？

布线系统作为网络基础，决定着网络设备的性能能否得到充分发挥，也决定着能否为应用系统提供20多年的需求，保证用户的需求。一般大机房采用tor接线方式，小机房采用EOR/mor接线方式。由于机房内有不同类型的服务器，布线系统也不同。今天，小编将分析机架式服务器和刀片服务器有何区别？

香港机房平面布局为矩阵式。为了保证机房的温度效果，机柜会以十到二十个为一组排列，形成一个机柜组。机柜组间采用前后通风方式，冷空气可在机柜前面板进出。创建两个通道来完成冷热通道的效果。机架式服务器和刀片式服务器有什么区别？

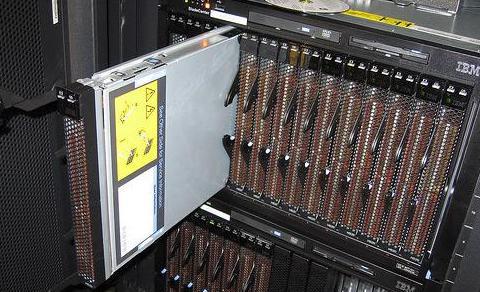

一、刀片服务器的布线方式

在机柜中部署刀片服务器时，无需估计是否应该在服务器机柜中部署交换机或配线架的跳线，而只需注意刀片上行端口的设置和布线方式服务器切换。此外，机架服务器应单独安排跳线连接。由此我们可以发现，机架服务器的管理会比刀片服务器更麻烦。

集成交换机模块的刀片服务器采用EOR/mor布线方式，与机架式服务器的tor布线方式没有区别。全部接入网络后在服务器机柜中完成。相比之下，刀片服务器的计算单元密度会更高，因此单机柜的输出功率和机房温度系统的要求也更高。带直通模块的刀片服务器机架布线方式下的EOR/mor和tor与机架式服务器相同。

二、机架服务器的布线方式：交换机EOR（线路末端）布线。

在交换机EOR布线中，每个机柜最外端的两端为网络机柜。 pod的所有服务器机柜都需要配线架。机架式服务器安装在机柜内，服务器的网卡是通过电线与机柜相连的配线架。

EOR接线方法有一些缺点。服务器机柜中，网络机柜铜缆超过20根，距离网络机柜较远。机房布线距离长，机房工作量大，线缆维护困难。因此，在改进EOR布线方法后，增加了MOR。这是将网络机柜直接部署在pod中的机柜，有效减少了服务器机柜与网络机柜之间的物理距离，更有利于线缆的管理和维护。

三、大型数据中心常见部署方案：机架服务器布线中的Tor（机架顶）交换机布线

Tor 布线是根据 EOR / mor 开发的。使用 Tor 布线时，将在每台服务器中间部署一到两台交换机。机架式服务器通过跳线与机柜中的交换机相连，交换机的上行端口通过铜缆或光纤与EOR/mor网络机柜中的汇聚交换机相连。

出于网络设计原因，tor 布线模式将限制交换机中的 VLAN 数量。在规划网络时应有效避免这种情况。使用tor布线时，VLAN范围小，端口数少。对于 EOR 布线，交换机访问的端口密度很高。在网络规划的时候，端口的VLAN可能会比较多，所以tor模式的交换机也比较多。相比之下，tor模式下网络设备的管理和维护难度更大。如果您想了解更多接线规则，可以咨询我们的官网在线客服。

以上就是机架式服务器和刀片服务器的区别，希望能帮助到大家。
